Sistema de Detección de Fugas de Gas Metano en Terminales de LPG

Protección de infraestructuras críticas y áreas clasificadas mediante la implementación de detectores infrarrojos (IR) avanzados, logrando tiempos de detección ultrarrápidos (T90 < 2 s).

Contactar Ingeniero de Ventas
Detector de gas IR MSA Ultima X5000 instalado en terminal GLP

Ubicación

Panamá (Terminal Marítima y Almacenamiento de LPG)

Ejecución

Ingeniería: 1 mes
Instalación y Comisionamiento: 2 meses

Industria

Oil & Gas (Downstream y Distribución de Combustibles)

Especialidad

Sistemas Fire & Gas (F&G) y Áreas Clasificadas

El Desafío: Seguridad Industrial en Infraestructura Crítica

Las terminales de almacenamiento de LPG operan en entornos peligrosos donde las fugas de metano o hidrocarburos pueden generar atmósferas explosivas. La instalación requería un sistema de detección de gas de alta velocidad capaz de identificar fugas de metano en áreas abiertas y zonas restringidas, minimizando al mismo tiempo las falsas alarmas causadas por las condiciones ambientales.
El cliente necesitaba superar las limitaciones de sus tecnologías antiguas, buscando una solución tolerante a ambientes hostiles y capaz de reaccionar en fracciones de segundo para activar los protocolos de emergencia antes de alcanzar el Límite Inferior de Explosividad (LEL).

  • Proteger áreas clasificadas con alto riesgo de formación de atmósferas explosivas.
  • Reducir el tiempo de detección de fugas (T90) a menos de 2 segundos.
  • Implementar detectores inmunes a venenos catalíticos y tolerantes a la salinidad del entorno marítimo.
  • Integrar el nuevo sistema de Fuego y Gas (F&G) al panel de control central de la terminal sin interrumpir la operación portuaria.

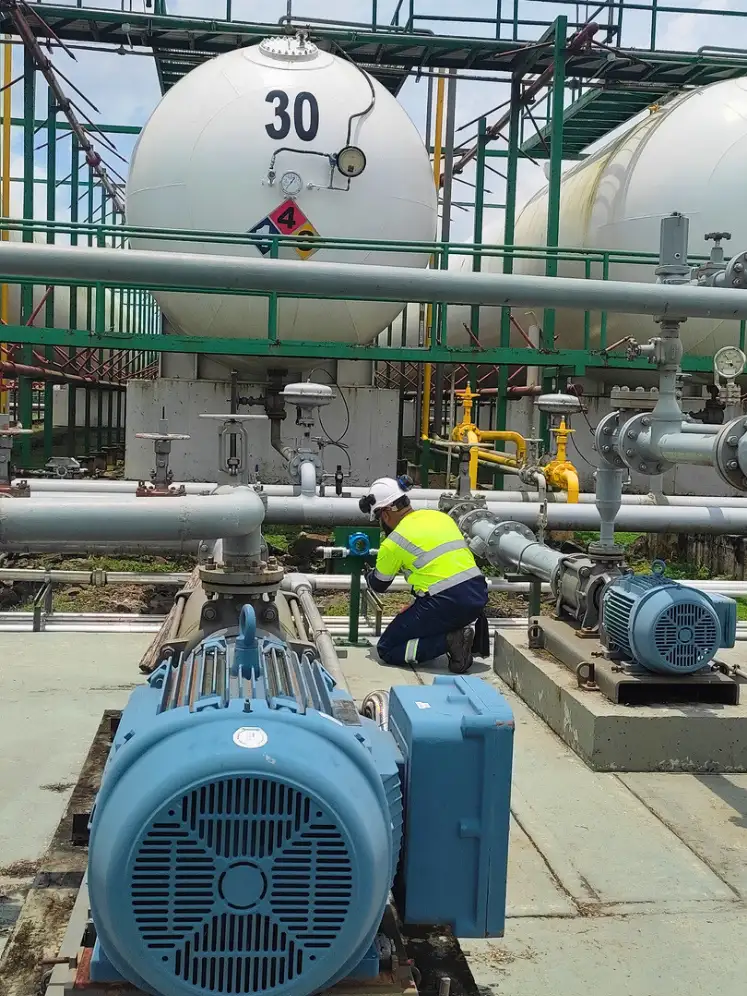

Terminal marítima de almacenamiento de GLP en Panamá Detector MSA Ultima X5000 instalado en área clasificada Calibración de detectores de gas metano infrarrojos
Enfoque de Ingeniería Stronghold

Arquitectura de Detección Fire & Gas (F&G)

Stronghold Energy diseñó e implementó una arquitectura distribuida de detección de incendios y gases capaz de monitorear continuamente las zonas críticas dentro de la terminal.

01

Detectores Infrarrojos (IR) de Última Generación

Se seleccionó la tecnología de detección de gases por infrarrojos (IR) debido a su alta fiabilidad, resistencia a las interferencias ambientales y rápido tiempo de respuesta. A diferencia de los sensores catalíticos, los detectores IR mantienen una calibración estable a lo largo del tiempo y proporcionan una detección más fiable en entornos industriales húmedos y corrosivos.

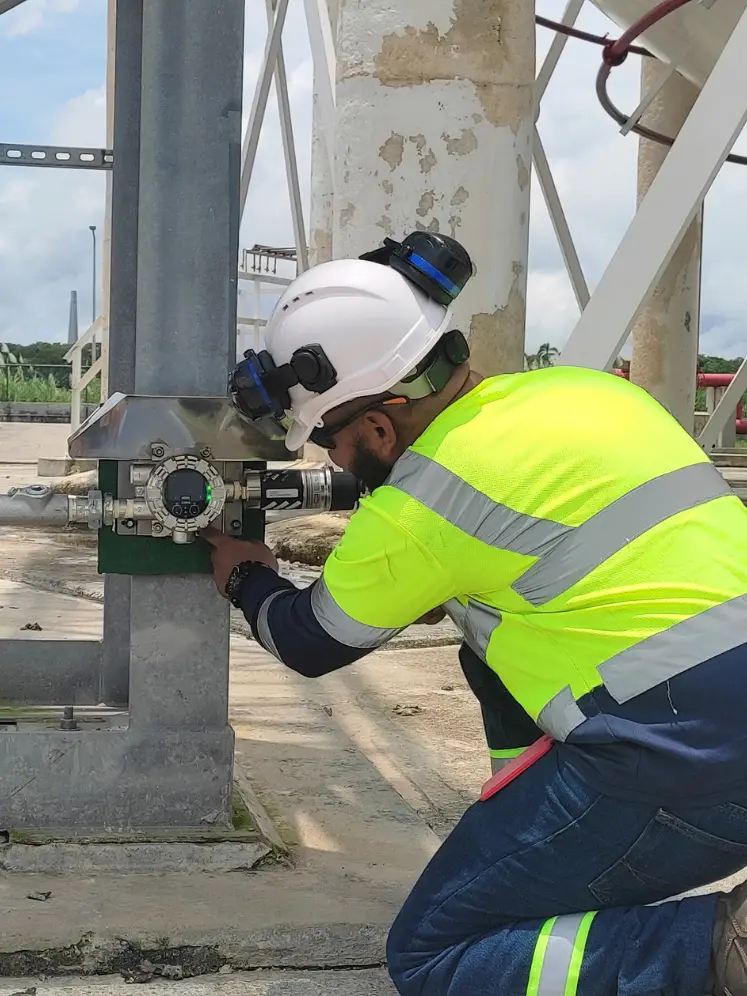

Detector de gas infrarrojo MSA Ultima X5000
02

Respuesta Inmediata: T90 < 2 Segundos

En la prevención de explosiones, cada milisegundo cuenta. El sistema diseñado e integrado por Stronghold alcanza un tiempo de respuesta T90 excepcional (inferior a 2 segundos). Esto significa que al detectar una concentración crítica de gas metano, la señal se transmite casi instantáneamente al panel central, activando sirenas, balizas y protocolos de apagado antes de que la nube de gas alcance fuentes de ignición.

Gráfico de tiempo de respuesta T90 en detección de gas
03

Mapeo Estratégico en Áreas Clasificadas

Se realizó un estudio detallado de dispersión de gases para ubicar estratégicamente los sensores cerca de sellos de bombas, manifolds de carga y bridas críticas. Toda la instalación eléctrica, cableado y canalización se ejecutó cumpliendo normativas internacionales para áreas clasificadas (Clase 1, División 1 y 2), asegurando que la propia infraestructura de detección sea intrínsecamente segura y a prueba de explosiones.

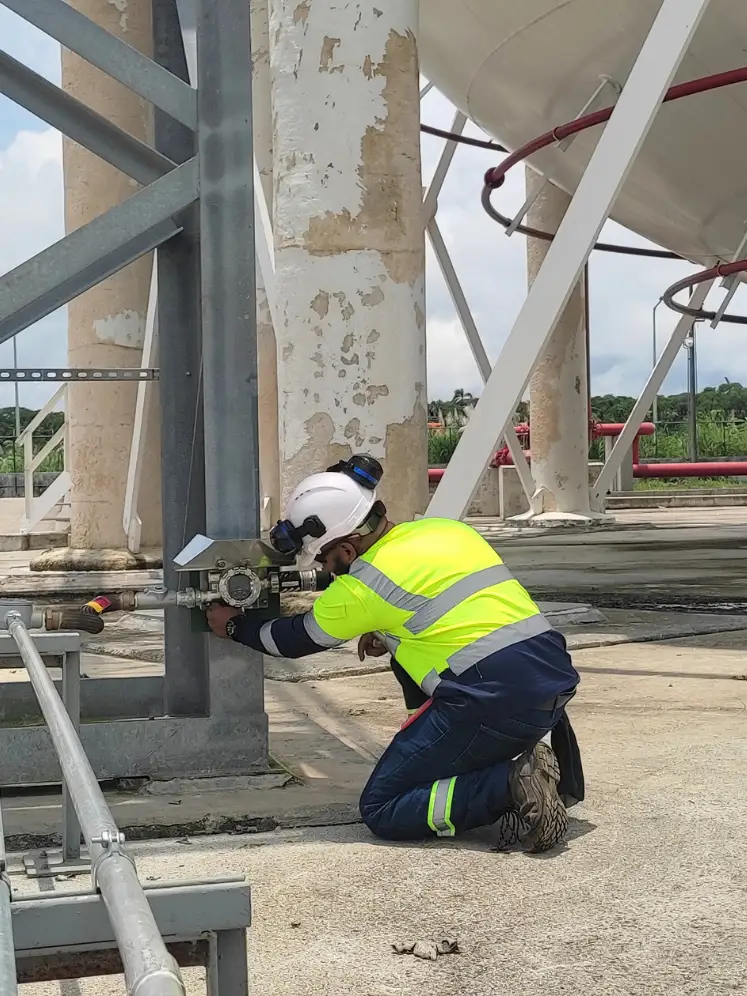

Instalación de detectores de gas en área clasificada Clase 1 Div 1

Alcance Integral del Sistema F&G

Parámetros técnicos, instrumentación de detección y cumplimiento normativo para áreas clasificadas

Cumplimiento Normativo

  • Cumplimiento estricto de los estándares de instalación eléctrica para atmósferas explosivas NEC Clase 1, Div 1 y 2.
  • Mapeo y diseño del sistema alineados con las regulaciones NFPA 58 y NFPA 59A para infraestructuras de LPG.
  • Detectores e instrumentos con certificaciones globales ATEX / IECEx y aprobados para lazos de seguridad SIL 2.

Hardware y Capacidades

  • Implementación de detectores MSA Ultima X5000 con tecnología infrarroja (IR) de doble fuente, sin piezas consumibles.
  • Tiempo de respuesta dinámico y ultrarrápido garantizado con un valor de T90 < 2 segundos para mitigar riesgos inmediatamente.
  • Inmunidad total a venenos catalíticos (siliconas, H2S) y operación estable en ambientes marinos (Carcasa 316SS e IP66/67).
  • Integración fluida mediante comunicación HART / 4-20mA directa al PLC y sistema SCADA de la terminal.

Resultados e Impacto en Seguridad Industrial

La modernización del sistema F&G dotó a la terminal marítima de un nivel de protección sin precedentes contra la formación de atmósferas explosivas.

Prevención de Contingencias Mayores

Detección ultrarrápida de nubes de gas antes de alcanzar el Límite Inferior de Explosividad (LEL), mitigando drásticamente el riesgo de incendios.

Confiabilidad en Ambientes Marinos

Eliminación de falsas alarmas y fallos de sensores gracias a la tecnología de infrarrojo (IR), totalmente inmune a la corrosión y venenos catalíticos.

Cero Tiempos de Inactividad

Instalación y conexión directa al SCADA central de la terminal ejecutadas exitosamente sin detener la recepción ni el despacho de buques.

Aprobación de Auditorías

Cumplimiento garantizado ante las autoridades y aseguradoras al alinear el sistema con los códigos NEC y NFPA para áreas clasificadas.

Protección Integral de Vidas y Activos

Blindaje total de la infraestructura estratégica, asegurando la integridad del personal operativo y la continuidad en la cadena de suministro nacional.

Alcance de Ingeniería Fire & Gas Stronghold

Diseño de arquitectura de detección Fire & Gas
Estudio de mapeo de gas y ubicación de detectores
Selección y configuración de detectores de gas IR
Instalación eléctrica en áreas clasificadas
Integración de alarmas y respuesta a emergencias
Comisionamiento y validación del sistema

¿Necesita modernizar el sistema de detección de gas de su terminal?

Proteja su infraestructura crítica con sistemas Fire & Gas (F&G) de respuesta ultrarrápida. Integramos tecnología infrarroja certificada para áreas clasificadas, garantizando operaciones seguras y cumplimiento normativo.

Solicitar Evaluación de Seguridad
