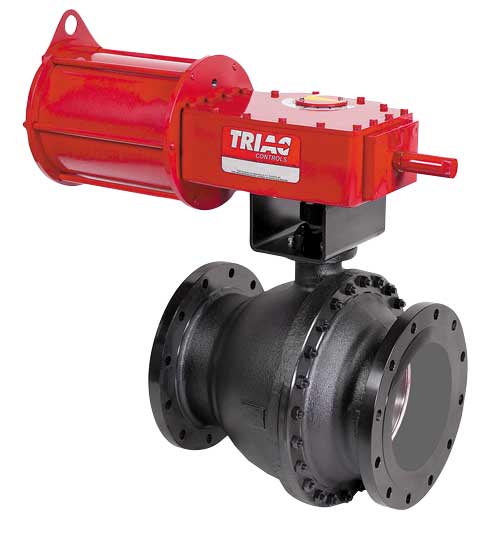

Actuadores de yugo escocés para trabajo pesado Serie THD
La línea de productos de actuadores de yugo escocés para trabajo pesado TRIAC® ofrece una amplia gama de pares de torsión de hasta 1.600.000 in-lbs. La serie THD está diseñada para operar válvulas de bola, mariposa, de tapón, compuertas o cualquier dispositivo que requiera un movimiento de un cuarto de vuelta para el servicio de encendido y apagado o de estrangulamiento. Nuestra oferta estándar es el yugo de diseño simétrico que ofrece un par máximo en ambos extremos del ciclo de 90º. El cojinete deslizante cuadrado con barra guía proporciona una larga vida útil y un recorrido suave al tiempo que minimiza los puntos de desgaste. También está disponible un diseño de yugo inclinado, que es ideal para válvulas de mariposa en tamaños C11 y mayores.
Al igual que todos los actuadores TRIAC®, nuestra serie THD viene acompañada de una línea completa de accesorios, que incluyen tornillos niveladores y mandos hidráulicos, interruptores de límite, solenoides y posicionadores. AT Controls también ofrece hardware de montaje completo para integrar nuestros actuadores con cualquier válvula de cuarto de vuelta, compuerta o rejilla.
Descripción del Producto
Los Actuadores de yugo escocés para trabajo pesado Serie THD representan la solución definitiva para la automatización de válvulas en los entornos industriales más exigentes. Diseñados para ofrecer una potencia y fiabilidad sin precedentes, estos actuadores neumáticos garantizan un control preciso y una vida útil prolongada para válvulas de cuarto de vuelta y compuertas, asegurando la eficiencia y seguridad de sus operaciones críticas.
Beneficios y Ventajas Principales de la Serie THD
- Potencia Inigualable para Aplicaciones Exigentes: Con pares de torsión que alcanzan hasta 1,600,000 in-lbs, estos actuadores pueden operar las válvulas más grandes y difíciles bajo las condiciones más severas.
- Máxima Versatilidad y Adaptabilidad: Disponibles en configuraciones de doble efecto y retorno por resorte, su diseño modular permite una configuración precisa para diferentes presiones de aire y modos de fallo (sentido horario o antihorario), adaptándose perfectamente a los requisitos de su sistema.
- Durabilidad Extrema en Entornos Hostiles: Construidos con un cuerpo central de hierro dúctil y cilindros de presión de acero cromado de alta resistencia, ofrecen una resistencia superior al desgaste y a la corrosión, garantizando un rendimiento constante a lo largo del tiempo.
- Integración Sencilla y Estandarizada: Equipados con almohadillas de montaje de accesorios NAMUR, la instalación de interruptores de límite, posicionadores y otros periféricos es rápida y sigue los estándares de la industria, reduciendo tiempos y costos de montaje.
- Operación Suave y Confiable: El uso de una banda guía de RTFE, un vástago de pistón extragrande y cojinetes de bronce minimiza la fricción y el desgaste, lo que se traduce en un funcionamiento suave, preciso y una vida útil extendida incluso en aplicaciones de alto ciclo.
- Mantenimiento Optimizado y Seguridad Garantizada: Los cartuchos de resorte están soldados y diseñados para ser intrínsecamente seguros, mientras que el indicador de posición visual permite una supervisión rápida y clara del estado de la válvula.
Especificaciones Técnicas Detalladas de los Actuadores de Yugo Escocés Serie THD
| Tipo de Actuador | Neumático de Yugo Escocés (Scotch Yoke) para Trabajo Pesado |
|---|---|
| Par de Torsión Máximo | Hasta 1,600,000 in-lbs (180,770 Nm) |
| Configuraciones Disponibles | Doble Efecto (D/A) y Retorno por Resorte (S/R) |
| Material del Cuerpo Central | Hierro Dúctil de Alta Resistencia |
| Material de los Cilindros | Acero cromado para máxima resistencia al desgaste y corrosión |
| Ajuste de Recorrido | ±8º para finales de carrera en ambos sentidos (CW y CCW) |
| Sellos de Pistón Estándar | Juntas tóricas de caucho de nitrilo (Buna-N) |
| Montaje de Accesorios | Conforme al estándar NAMUR VDI/VDE 3845 |
| Indicador de Posición | Visual, incluido de serie |
Aplicaciones y Usos Ideales
El actuador de yugo escocés para trabajo pesado Serie THD es la elección predilecta para industrias donde el fallo no es una opción. Su robustez y potencia lo hacen ideal para el sector de petróleo y gas (Oil & Gas), plantas químicas y petroquímicas, sistemas de tratamiento de aguas residuales, centrales de generación de energía y cualquier aplicación de control de fluidos que involucre válvulas de gran tamaño o altas presiones. Se integran a la perfección con nuestra gama de válvulas de bola industriales y otros equipos de automatización. El avanzado mecanismo de yugo escocés que utilizan está diseñado para producir un par de torsión más alto en las posiciones de apertura y cierre, justo donde la válvula más lo necesita.
Invertir en un actuador de la Serie THD es asegurar una operación ininterrumpida, reducir los costos de mantenimiento a largo plazo y garantizar la máxima seguridad en sus procesos críticos. Cada componente ha sido seleccionado y fabricado para soportar ciclos de trabajo intensivos y condiciones ambientales adversas. Si busca una solución de automatización de válvulas potente, duradera y confiable, la Serie THD es su mejor elección. Explore todas nuestras soluciones en automatización industrial para un control de procesos completo.
«`
